| 용역 구분 | 3D스캐닝 · 역설계 · 품질검사 · 2D 패턴 · 가우시안 변환 · 부피 측정 등 |
| 측정 대상 | 소형 정밀 부품 ~ 대형 구조물 · 공간 |
| 측정 방식 | 정밀 고정식 · LED/레이저 핸디형 · 트래커형 · SLAM/고정식 LiDAR |
| 정확도 | 최대 0.02 mm (장비 스펙 기준) |
| 정확도 검증 | ZEISS 검증 킷으로 자체 점검 |
| 보유 장비 | 20여 종 · 약 25대 |
| 현장 출장 | 전국 (성남 · 남양주 기점) |
| 납품 형식 | OBJ · STL · PLY · ASC · 3MF / LAS · PTS · E57 / STEP · IGES · DXF |
| 이용 방식 | 방문 직접 사용 · 대여 후 직접 · 전부 대행 |
| 견적 | 대상물 사진 1장으로 개략 범위 회신 |
J3D는 3D스캐너 전문기업입니다. 현장에 나가 직접 측정하고, 데이터를 CAD로 만들고, 치수가 맞는지 검사하는 일까지 수행합니다.
공장이 멈춰 있는 설비 부품, 단종된 금형, 도면과 실물이 다른 구조물 — 저희가 실제로 다루는 대상입니다. 3차원 스캔 대행부터 리버스 엔지니어링(역설계), 3차원 치수검사, 2D 패턴과 공간 데이터 활용까지 한 곳에서 처리합니다.
하나만 의뢰하셔도 됩니다.

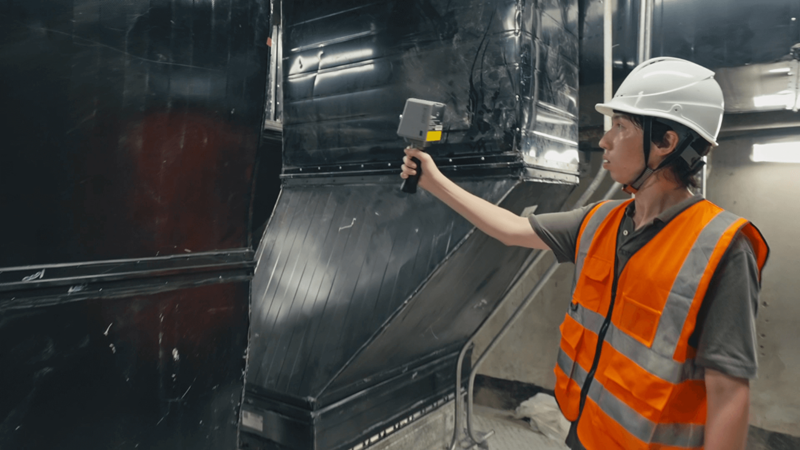

실물 부품·설비·현장을 3D스캐너로 측정해 3차원 형상 데이터로 만듭니다. 옮길 수 없는 대상은 출장 스캔으로 진행합니다.
제작물이 도면대로 만들어졌는지 전체 면을 원본 CAD와 비교하는 3차원 품질검사입니다. 몇 군데만 재는 것이 아니라 면 전체의 편차를 봅니다.
스캔 데이터를 편집 가능한 CAD 모델로 변환하는 스캔 to CAD 작업입니다. 도면이 없어도 실물만 있으면 설계 데이터를 확보할 수 있습니다.

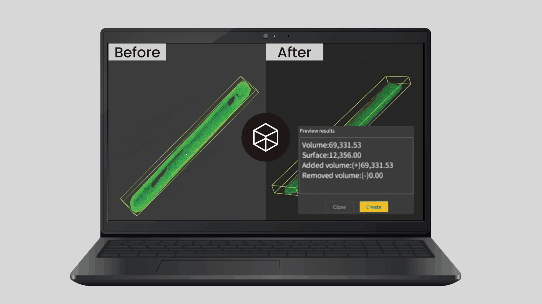

스캔 데이터로 할 수 있는 일은 역설계·검사만이 아닙니다. 3D → 2D 패턴 전개, 가우시안 변환, 더미(PILE) 부피 측정 등 목적에 맞게 가공합니다.
여기 없는 것도 말씀해 주십시오. 스캔 데이터를 어떻게 쓰실지 정해지지 않았어도 괜찮습니다 — 무엇을 알고 싶으신지만 알려주시면 방법을 같이 찾습니다. 기성 소프트웨어로 안 되는 요구는 직접 개발해 대응합니다.
전부 맡기셔야 하는 것이 아닙니다. 어디까지 직접 하시느냐에 따라 비용이 달라집니다.
| 방식 | 어떻게 | 비용 |
|---|---|---|
| 방문해서 직접 | 저희 사무실에 오셔서 장비를 직접 쓰십니다. 스캔부터 데이터 정합·메시 정리까지 하실 수 있고, 옆에서 필요한 만큼 알려 드립니다. 이용 안내 › | 가장 낮음 |
| 대여해서 직접 | 장비를 빌려 가셔서 현장에서 직접 스캔하십니다. 대여 안내 › | 낮음 |
| 전부 맡기기 | 스캔부터 후처리·활용까지 저희가 수행합니다. | 건별 산정 |
기종에 따라 다릅니다. 조작이 어렵지 않아 직접 쓰실 수 있는 장비가 있고, 숙련이 필요해 저희가 다뤄야 하는 장비가 있습니다. 대상물을 보고 어느 쪽이 맞는지 검토 단계에서 먼저 말씀드립니다. 무조건 대행을 권하지 않습니다.
J3D는 3D스캐너 전문기업입니다. 3D프린터나 다른 장비를 함께 취급하지 않고, 3D스캐너 솔루션 하나만 합니다. 그리고 대표를 포함한 구성원 전원이 3D스캔 전문가입니다.
대상이 달라지면 요구도 달라집니다. 장비를 아는 것과 그 산업을 아는 것은 다릅니다.
공간 3D스캐너 — 발전소 · 전력회사 · 제철회사 등 대형 설비 현장
정밀 3D스캐너 — 부품 제조사 · 문화재 · 2D 패턴
정밀 고정식 · LED 핸디형 · 레이저 핸디형 · 트래커형 · SLAM LiDAR · 고정식 LiDAR
한 방식만 가진 곳은 그 방식으로 안 되는 대상을 포기하거나 무리하게 찍습니다. 저희는 대상에 맞는 방식을 고릅니다. 그리고 ZEISS 검증 킷으로 장비 정확도를 직접 점검합니다.
QUICKSURFACE · Geomagic Control X · 라이노 · 블렌더 · 언리얼 · CloudCompare 를 목적에 맞게 골라 씁니다.
기성 SW로 안 되는 요구는 직접 개발합니다. 기술기반 벤처기업으로 연구개발전담부서와 특허 2건을 보유하고 있으며, 개발 현황은 Portfolio › 연구개발에 계속 올립니다.
어느 용역이든 아래 한 흐름을 지납니다. 어느 구간부터 맡기실지는 고르실 수 있습니다.
사진과 용도를 받아 측정 가능 여부와 견적 범위를 먼저 알려 드립니다.
대상에 맞는 측정 방식을 고릅니다. 직접 쓰실 수 있는 장비인지도 이때 판단합니다.
직접 하셔도 되고, 맡기셔도 됩니다. 현장 출장도 가능합니다.
나눠 찍은 조각을 합치고 노이즈를 걷어냅니다.
목적에 맞게 가공합니다.
역설계
품질검사
2D 패턴 · 가우시안 변환
부피 측정 · 그 외
결과가 원본에서 얼마나 벗어났는지 확인한 뒤 전달합니다.
화면이 좁으면 위 그림을 옆으로 밀어 보십시오.
대상물 사진, 대략의 크기, 무엇에 쓰실 것인지 — 이 세 가지면 검토를 시작합니다. 도면도, 사전 지식도 필요하지 않습니다.
검토 단계에서 측정 가능 여부 · 확보 가능한 정확도 · 개략 견적 범위를 함께 회신합니다. 견적을 좌우하는 6가지 요인은 「상세 기술사양」에 공개해 두었습니다. 여기서 안 되는 건 안 된다고 먼저 말씀드립니다.
3D스캔은 어떤 방식으로 찍느냐에 따라 결과가 달라집니다. 한 대로 모든 대상을 처리하면 작은 부품은 과하고 큰 구조물은 모자랍니다.
조작이 어렵지 않아 직접 쓰실 수 있는 장비가 있고, 숙련이 필요해 저희가 다뤄야 하는 장비가 있습니다. 대상물을 보고 어느 쪽인지 먼저 말씀드립니다.
직접 쓰실 수 있는 장비라면 저희 사무실에 오셔서 쓰시는 편이 가장 저렴합니다. 무조건 대행을 권하지 않습니다. 방문 사용과 대여 조건은 3D스캐너 대여·렌탈 문의에 있습니다.
직접 하시는 경우 저희 사무실에서 쓰시거나 장비를 대여해 가실 수 있습니다. 맡기시는 경우 대상을 입고하시거나, 옮길 수 없으면 저희가 현장으로 갑니다.
광택이 강하거나 투명한 면은 일반적으로 스캔용 현탁제를 얇게 도포해 측정합니다. 도포가 곤란한 대상이면 방식을 바꿔 대응하며, 사진을 보내주시면 필요 여부를 미리 알려 드립니다.
한 번에 다 찍히는 대상은 거의 없습니다. 여러 각도에서 나눠 찍은 조각을 하나로 합치고(정합), 반사·진동으로 생긴 노이즈와 빈 구멍을 정리합니다.
직접 쓰실 수 있는 장비라면 이 단계까지 직접 하실 수 있습니다. 이 정리가 거칠면 그다음 단계가 전부 흔들립니다. 역설계 품질이 갈리는 지점이기도 합니다.
만들어 드린 결과물이 원본 측정값에서 얼마나 벗어났는지 확인한 뒤 전달합니다. "잘 나왔습니다"가 아니라 편차를 함께 드립니다.
의뢰하신 형상 데이터는 작업 목적 외에 사용하지 않으며, 요청하시면 납품 후 파기합니다.
소형 정밀 부품부터 대형 구조물·공간까지, 3차원 측정 대상에 맞는 방식을 고릅니다.
| 측정 대상 | 측정 방식 | 대표 기종 |
|---|---|---|
| 정밀 소형 부품 · 고정밀 검사 | 정밀 고정식 · 레이저 핸디형 | OptimScan · TransScan C · FreeScan UE PRO |
| 중대형 부품 · 설비 · 인체 | LED / 레이저 핸디형 | FreeScan UE PRO 2 · FreeScan Combo · EinScan Rigil · EinScan Libre |
| 대형 구조물 · 설비 | 트래커형 | EinScan Trak · FreeScan Trak Nova |

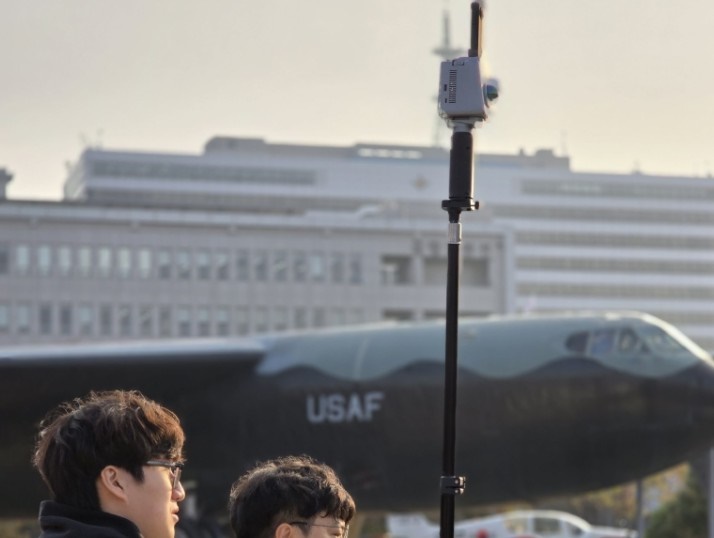

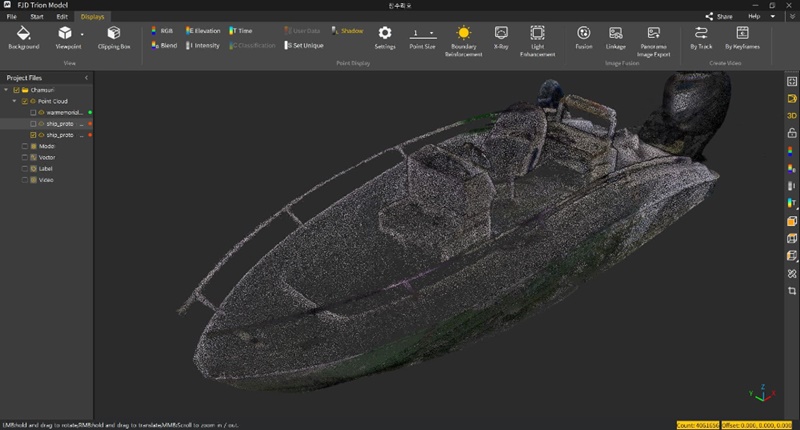

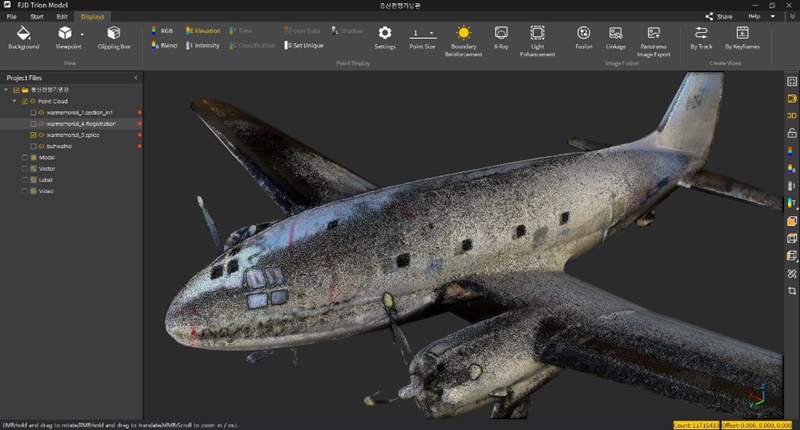

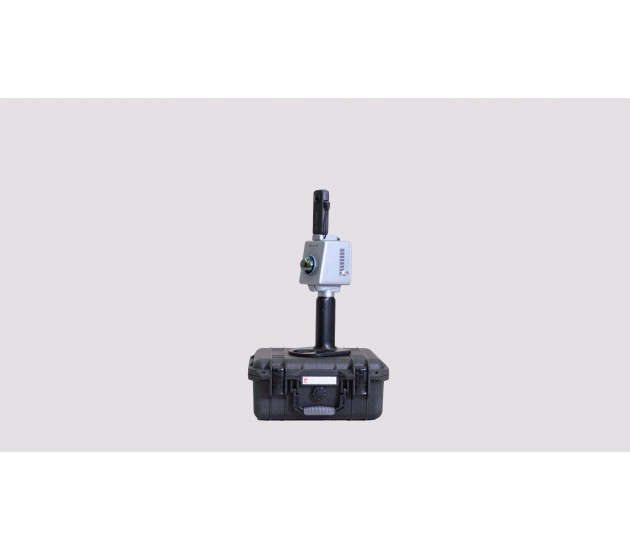

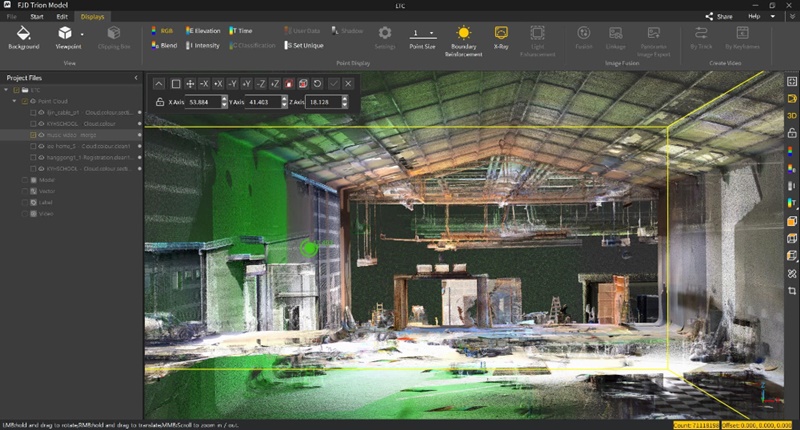

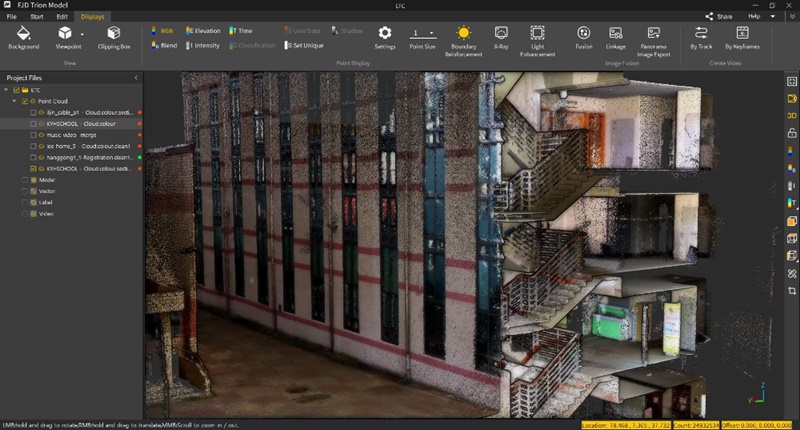

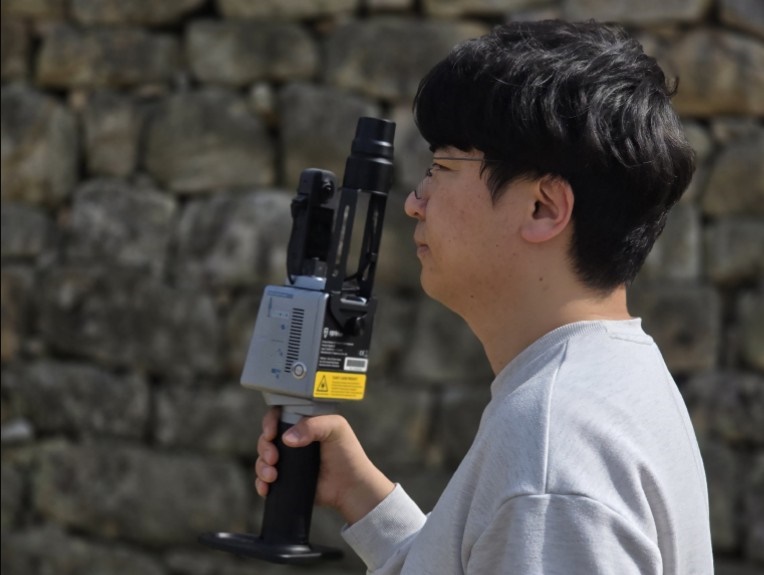

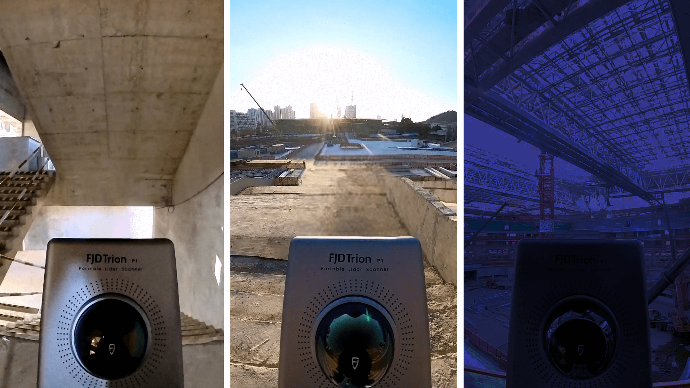

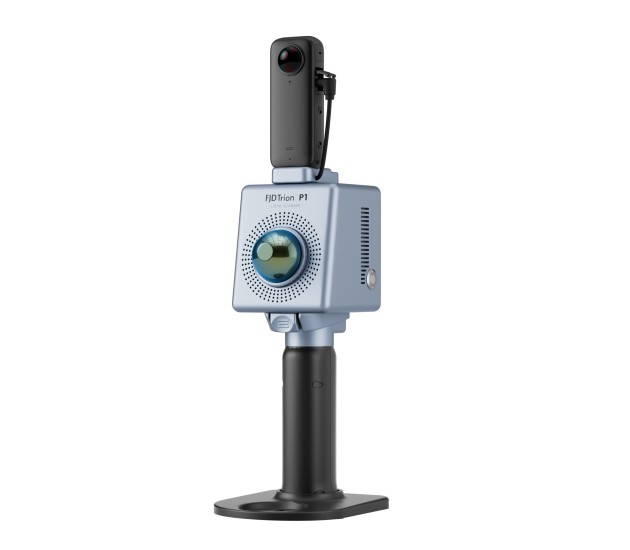

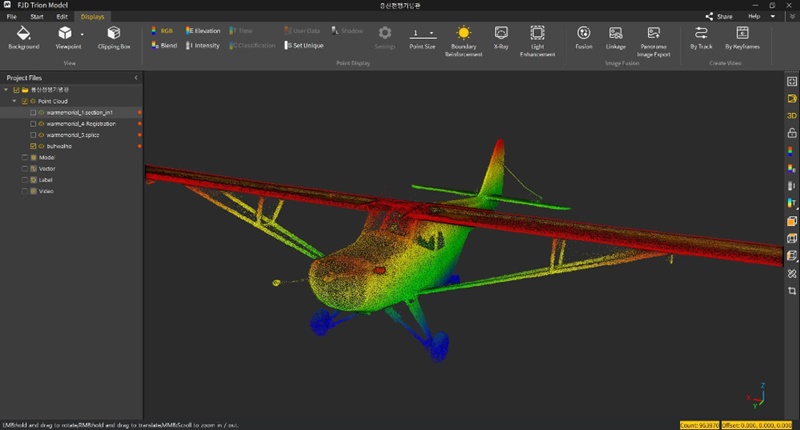

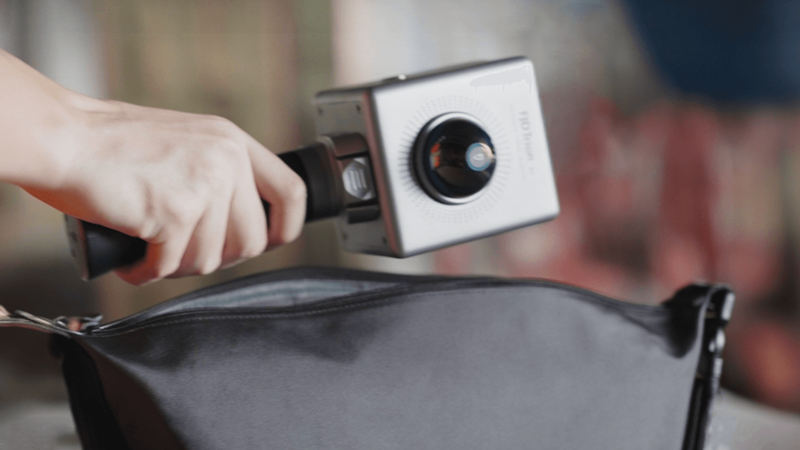

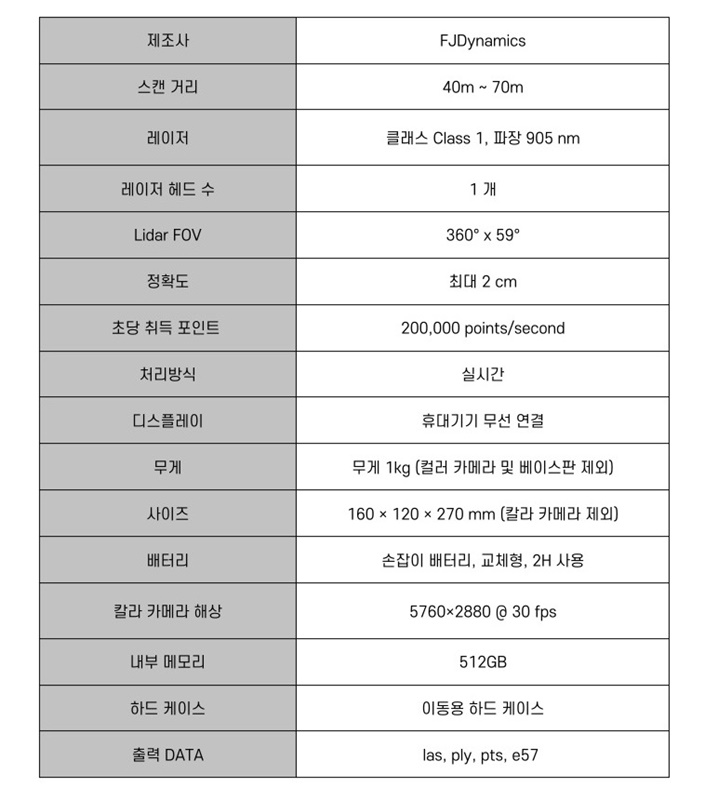

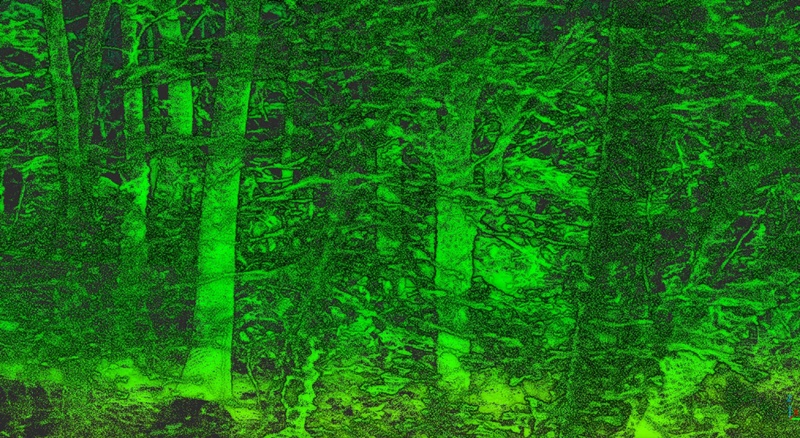

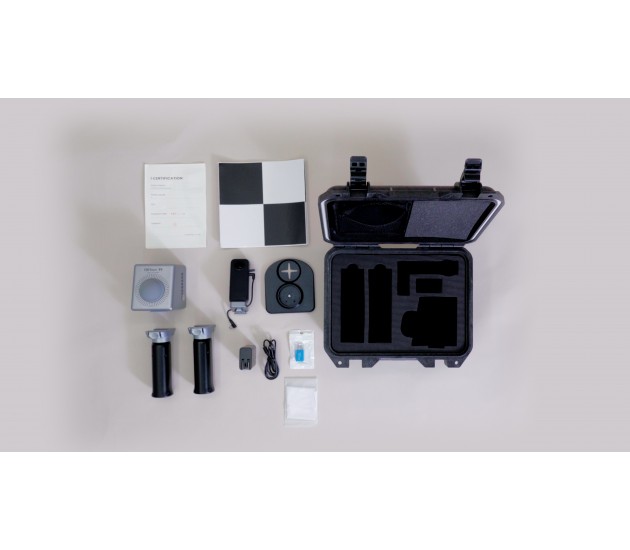

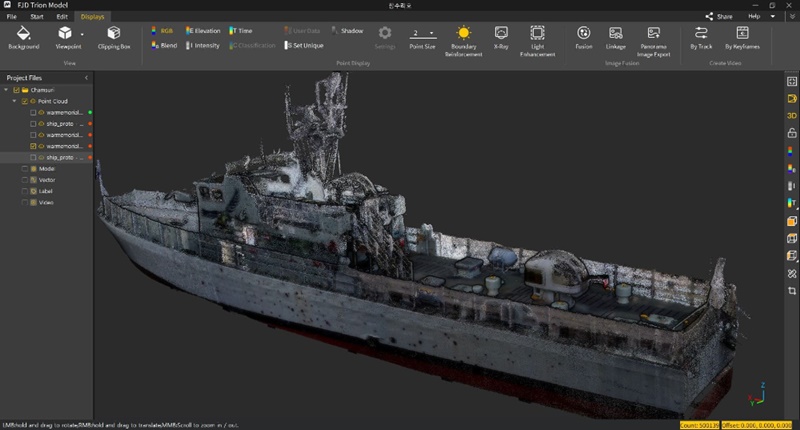

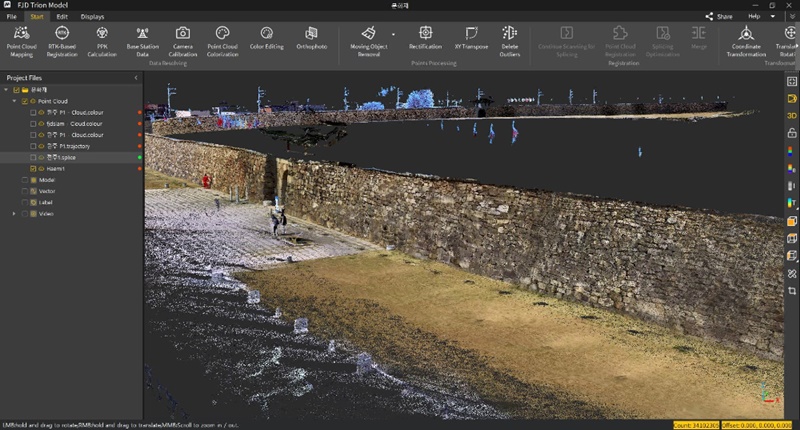

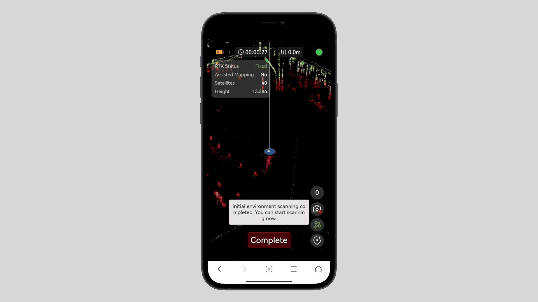

| 공간 · 건물 · 플랜트 · 문화재 | SLAM LiDAR · 고정식 LiDAR | FJD TRION P2 · S2 시리즈 · RTK ROVER V1t · V10i |
용역에 실제로 투입하는 장비입니다. 빌려 쓰지 않고 직접 보유·운용합니다.
| 등급 | 보유 기종 | 주 용도 |
|---|---|---|
|
Metrology 고정밀 |
FreeScan Combo / Combo Plus · UE PRO · UE PRO 2 · Trak Nova · OptimScan | 정밀 부품 검사 · 역설계 |
|
Expert 중대형 |
EinScan H2 · EinScan HX2 · EinScan Rigil · EinScan Trak · EinScan Libre · TransScan C | 중대형 부품 · 인체 · 조형물 |
|
Entry 보급형 |
EinStar · EinStar 2 · EinStar VEGA · EinStar Rockit · EinScan SP2 | 교육 · 초기 형상 검토 |
|
LiDAR 대공간 |
FJD TRION P2 · FJD TRION S2 시리즈 · RTK ROVER V1t · V10i | 건물 · 플랜트 · 문화재 · 현장 공간 |
| 후처리 SW | QUICKSURFACE Pro · Blender · CloudCompare · Geomagic Control X | 역설계 CAD 변환 · 편차 검사 |
20여 종 · 약 25대를 운용합니다. 같은 기종을 여러 대 보유한 경우가 있어 종수보다 대수가 많습니다. 각 기종의 상세 스펙은 Product › 3D스캐너에서 보실 수 있습니다.
장비를 갖고 있는 것과, 그 장비가 스펙대로 나오는지 확인하는 것은 다릅니다.
용역을 맡기실 때 가장 불안한 부분이 "이 회사 장비가 제대로 나오긴 하나"입니다. 저희는 그것을 확인할 수단을 갖고 있고, 요청하시면 점검 결과를 함께 보여 드립니다.
참고로 Metrology급 FreeScan Combo는 제조사 공식 스펙 기준 최대 0.02 mm 포인트 정확도, 체적 정확도 0.02 + 0.033 mm/m 입니다. 다만 이는 장비의 최대 성능치이며, 실제 결과는 대상물의 재질·크기·표면 상태·측정 환경에 따라 달라집니다. 의뢰하신 대상에서 어느 수준을 확보할 수 있는지는 검토 단계에서 명시해 회신해 드립니다.
3D스캔도 역설계도 결국 소요 시간입니다. 단가표로 일괄 적용하지 않고, 시간을 예측해 산정합니다.
출장 이동 · 숙박 시간 + 실작업 시간 + 사용 장비의 시간당 감가상각
LOD 수준과 요구 정확도·정밀도에 따라 쓰는 장비가 달라지고, 소요 시간도 달라집니다.
LOD 수준이 가장 큽니다. 그다음이 자유곡면·특수 형상이 얼마나 들어 있느냐입니다.
명확한 데이텀 기준이 있는지, 데이터 크기와 검사 항목이 얼마나 많은지에 따라 달라집니다.
"역설계 비용이 얼마예요?"는 "집 짓는 데 얼마예요?"와 같은 질문입니다. 평수도 층수도 마감도 정하지 않은 상태에서는 아무도 답할 수 없습니다. 그 수준을 정하는 눈금이 LOD(Level of Detail)입니다.
부품도 똑같습니다. 스캔 메시 → 자동 곡면 → 솔리드 → 파라메트릭 → 도면 — 어느 단계에서 멈추느냐에 따라 공수가 10배 넘게 차이납니다. 견적을 받기 전에 정해야 할 것은 가격이 아니라 수준입니다.
「어디까지」와 「얼마나 맞게」는 따로 정합니다. 상세도(LOD)와 정확도는 서로를 따라오지 않습니다 — 5단계 도면을 ±0.5mm로 만들 수도 있고, 1단계 메시를 ±0.02mm로 만들 수도 있습니다. 중요한 부위만 좁게, 나머지는 넉넉히 주시는 편이 훨씬 경제적입니다.
「일단 제일 높은 단계로」는 권하지 않습니다. 4·5단계는 1단계의 열 배에서 스물다섯 배입니다. 설계를 바꿀 계획이 없다면 3단계에서 멈추는 편이 맞습니다. 나중에 필요해지면 3단계 결과물에서 이어서 올릴 수 있으니 미리 사 둘 이유가 없습니다.
평면·원통·구멍처럼 규칙적인 형상은 빠릅니다. 도형으로 인식해 바로 만들면 되기 때문입니다. 문제는 그렇지 않은 형상입니다.
자유곡면은 규칙적 요소로 환원되지 않는 곡면입니다 — 디자인 형상, 인체 곡면, 손으로 다듬은 면. 곡면을 한 장씩 만들어 이어 붙여야 합니다.
특수 형상은 아래 네 가지가 대표적입니다. 하나만 들어가도 작업 시간이 눈에 띄게 늘어납니다.
| 특수 형상 | 어떤 형상인가 | 왜 오래 걸리나 |
|---|---|---|
| 01 헬릭스 · 스파이럴 | 일정 반경 나선, 반경이 변하는 나선 | 피치와 반경 변화를 함께 잡아야 해서 일반 회전체처럼 처리되지 않습니다 |
| 02 3D 경로 스윕 | 공간을 지나는 배관·덕트의 경로 복원 | 단면을 따라갈 중심 경로를 먼저 찾아내야 합니다 |
| 03 조립 · 간섭 체크 | 부품 간 결합부와 맞물림 확인 | 부품 하나가 아니라 관계를 맞춰야 해서 검토가 반복됩니다 |
| 04 3D 스케치 곡면 연결 | 가이드 곡선으로 곡면 사이를 잇는 작업 | 이어지는 면이 부드럽게 연결되는지를 눈과 수치로 함께 확인해야 합니다 |
대상물에 이런 형상이 있으면 사진 단계에서 미리 말씀드립니다.
사진 2~3장과 측정 목적만 알려주십시오. 소요 시간을 예측해 견적을 드립니다. 도면도, 사전 정보도 없어도 됩니다.
고객사 정보를 제외하고 대상과 수행 내용만 정리했습니다.
| 대상 | 수행 내용 | 용역 구분 |
|---|---|---|
| 발전 설비 내부 | 현장 3D스캔 후 내부측정 | 스캐닝 + 측정검사 |
| 발전 설비 구동부 | 파손 부위 형상 측정 및 원형 비교 | 스캐닝 + 역설계 |
| 플랜트 배관 | 현장 실측 후 도면화 | 스캐닝 + 공간 데이터 활용 |
| 제철 설비 | 대형 구조 형상 측정 | 스캐닝 + 역설계 |
| 반도체 설비용 소형 부품 | 미세 형상 측정 | 스캐닝 + 품질검사 |
| 건설 타설물 | 시공 결과 검사 | 스캐닝 + 역설계 |
| 문화재 · 조형물 | 비접촉 형상 기록 | 스캐닝 |
활용사례는 Portfolio › 활용사례에서 더 보실 수 있습니다.
됩니다. 실물만 있으면 됩니다. 오히려 도면이 없어서 의뢰하시는 경우가 대부분입니다.
아닙니다. 직접 쓰실 수 있는 장비라면 저희 사무실에 오셔서 직접 스캔하시거나, 장비를 대여해 가실 수 있습니다. 스캔부터 데이터 정합·메시 정리까지 직접 하시는 편이 비용이 가장 적게 듭니다. 대상물을 보고 어느 쪽이 맞는지 먼저 말씀드립니다. 조건은 3D스캐너 대여·렌탈에서 보실 수 있습니다.
둘 다 가능합니다. 옮길 수 있는 대상은 입고가 빠르고, 이미 설치된 설비나 대형 구조물은 저희가 장비를 갖고 현장으로 갑니다.

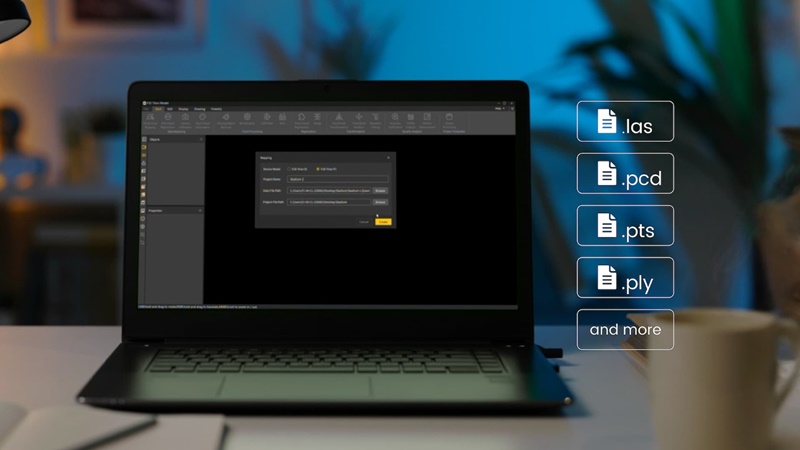

스캔 데이터는 OBJ · STL · PLY · ASC · 3MF, LiDAR는 LAS · PLY · PTS · E57, 역설계 CAD는 STEP · IGES · DXF로 드립니다. 모두 범용 포맷이라 특정 소프트웨어에 묶이지 않습니다.
사용하는 장비에 따라 다릅니다. Metrology급 FreeScan Combo는 제조사 공식 스펙 기준 최대 0.02 mm 포인트 정확도입니다. 다만 이는 장비의 최대 성능치이며, 실제 결과는 대상물의 재질·크기·측정 환경에 따라 달라집니다. 저희는 ZEISS 검증 킷으로 장비가 스펙대로 나오는지 직접 점검하고 있으며, 의뢰하신 대상에 대해 어느 수준을 확보할 수 있는지는 검토 단계에서 명시해 회신해 드립니다.
접촉식 3차원 측정기는 지정한 몇 개 지점을 매우 정밀하게 잽니다. 3D스캔 검사는 면 전체를 한 번에 측정해 원본 CAD와 겹칩니다. 정밀도는 접촉식이 높고, 어디가 문제인지 찾는 속도와 범위는 3D스캔이 앞섭니다. 전면 비교로 문제 부위를 찾고 그 부위만 접촉식으로 확인하는 조합을 많이 씁니다.
됩니다. 3D → 2D 패턴 전개, 가우시안 변환, 더미(PILE) 부피 측정, 대공간 측정 데이터의 도면화·모델링 등을 수행합니다. 여기 없는 것도 말씀해 주십시오. 스캔 데이터로 무엇을 알고 싶으신지만 알려주시면 방법을 같이 찾고, 기성 소프트웨어로 안 되는 요구는 직접 개발해 대응합니다.
의뢰하신 형상 데이터는 작업 목적 외에 사용하지 않으며, 요청하시면 납품 후 파기합니다.
도면도, 사전 정보도 없어도 됩니다. 무엇을 만들고 싶으신지만 알려주십시오.
