활용 | 3D스캐너를 활용한 소형 및 세밀한 국가유산 활용

2024.12.11 23:18

[3D스캐너 활용] 형 및 세밀한 문화재 3D스캔



문화재의 보존과 복원을 위한 3D스캐너 활용은 점점 더 정밀성과 실용성이 요구되고 있습니다.

3D스캐너 국가유산 활용의 경우 중/대형과 중/소형 대상물 그리고 재질에 따라 다양한 3D스캐너가 필요합니다.



특히, 작고 정교한 문화재의 경우, 기존 방식의 한계를 극복할 수 있는 전문 3D스캐너가 필요합니다.


국가문화유산(문화재) 디지털화 작업에서 3D스캔시 요구사항

  • 크기: 소형, 중형, 대형, 건축물까지 다양한 대상

  • 재질: 검고 반짝이는 표면 (스프레이 도포 및 마커 부착 불가)

  • 품질: 실물과 유사한 리얼 칼라 표현 필요

  • 환경: 전원 공급 불가 지역 → 무선 ALL IN ONE 3D스캐너 필수

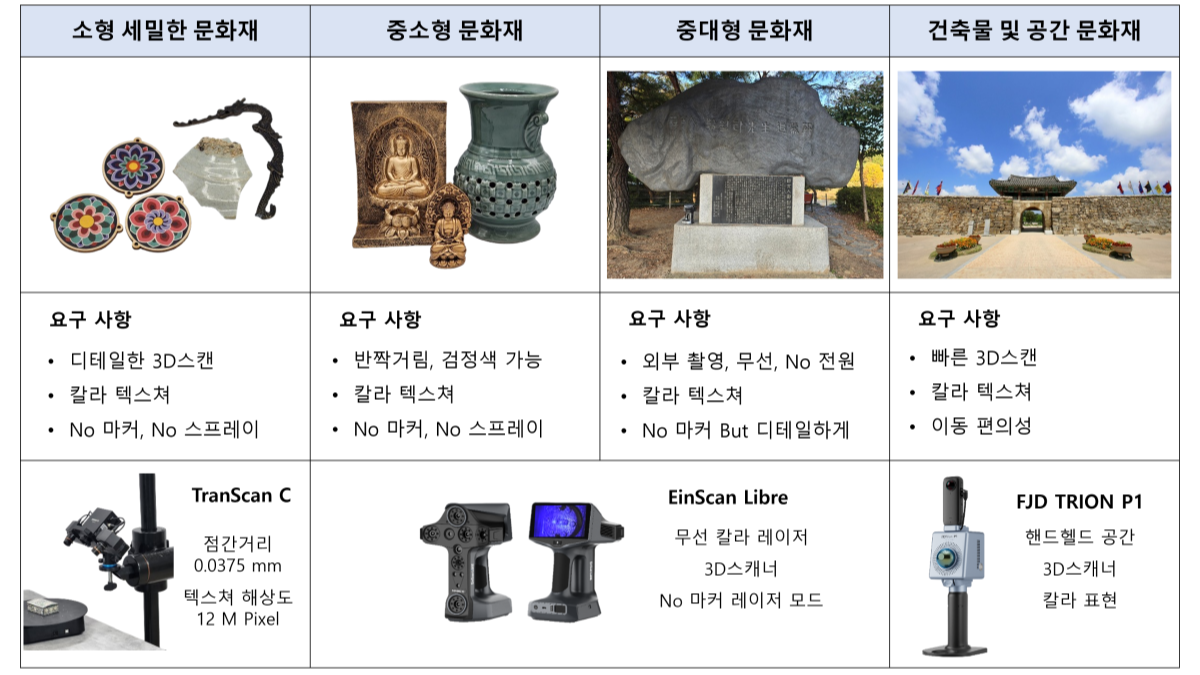

문화재 크기별 분류 및 필요 3D스캐너 (소형 세밀한 문화재 및 중소형 문화재 편)

소형 세밀한 문화재 중소형 문화재 중대형 문화재 건축물 및 공간 문화재별 요구사항 및 3D스캐너의 한계점.png



국가유산(문화재) 크기별 3D스캐너 추천

문화재 대상크기  추천 3D스캐너  특 징
소형 및 디테일  Transcan C  최고 해상도, 리얼칼라 구현
 중대형 대상물 Einscan LIBRE  무선, 칼라 레이저 스캔
건축물 및 공간  FJD Einscan LIBRE  GNSS 연동 SLAM LiDAR



3대의 3D스캐너 활용으로 모든 문화재 디지털화를 커버할 수 있습니다.





Einscan LIBRE를 활용한 마커리스 컬러 3D스캐닝

기존 3D스캐너의 한계

  •   고정식 구조광 스캐너: 어두운 재질 3D스캔 불가
  •   핸드헬드 레이저 스캐너: 칼라 취득 불가, 마커 부착 필요

    Einscan LIBRE 장점

    •    레이저 광원 기반으로 재질 제약 없이 세부 디테일 확보
    •    마커리스 스캔 지원 → 문화재 손상 위험 없음
    •    실물 수준의 정확한 컬러 텍스처 취득
    •    ALL IN ONE 시스템으로 PC 없이 야외 스캔 가능

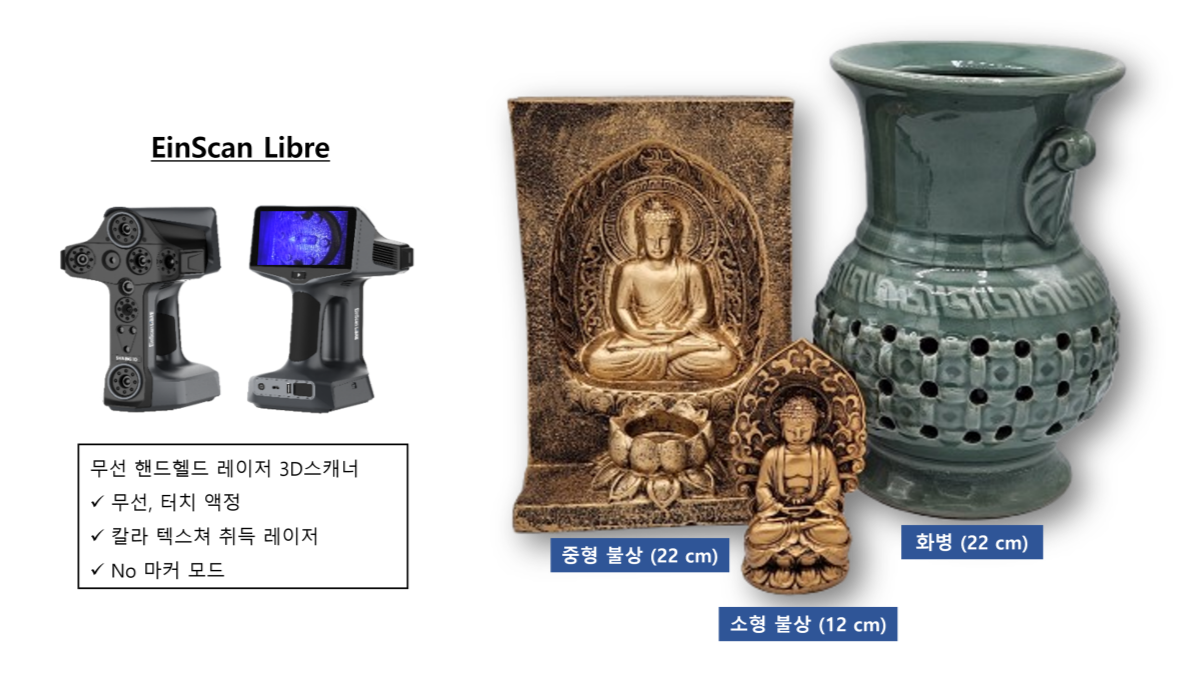

    Einscan LIBRE 활용 다양한 재질의 3D스캔 사례

     NO

    대상

    크기

     측정시간

     특징

    1

    소형 불상

    12 cm

    약 10분

    디테일 3D스캔 + 칼라 텍스쳐

    2

    중형 불상

    22 cm

    약 7분

    No 마커, 리얼 칼라 취득

    3

    청자 화병

    22 cm

    약 7분

    고해상도 청자색 표현

    소형불상 중형불상 청자색 화병 EINSCAN libre로 3d스캔 3d스캔 시간 3d스캔 모드 설명.png





    1) 소형 불상(높이 12 cm) 3D스캔 ( 측정시간 : 약 10분)

    디테일하고 재질에 상관없이 칼라 텍스쳐 취득, 블루 레이저 3D스캔, No 마커 모드



    소형 불상의 디테일한 3d스캔 및 칼라 텍스쳐 취득 품질 설며 3d스캔 시간 및 해상도 표시 결과 Einscan libre .png

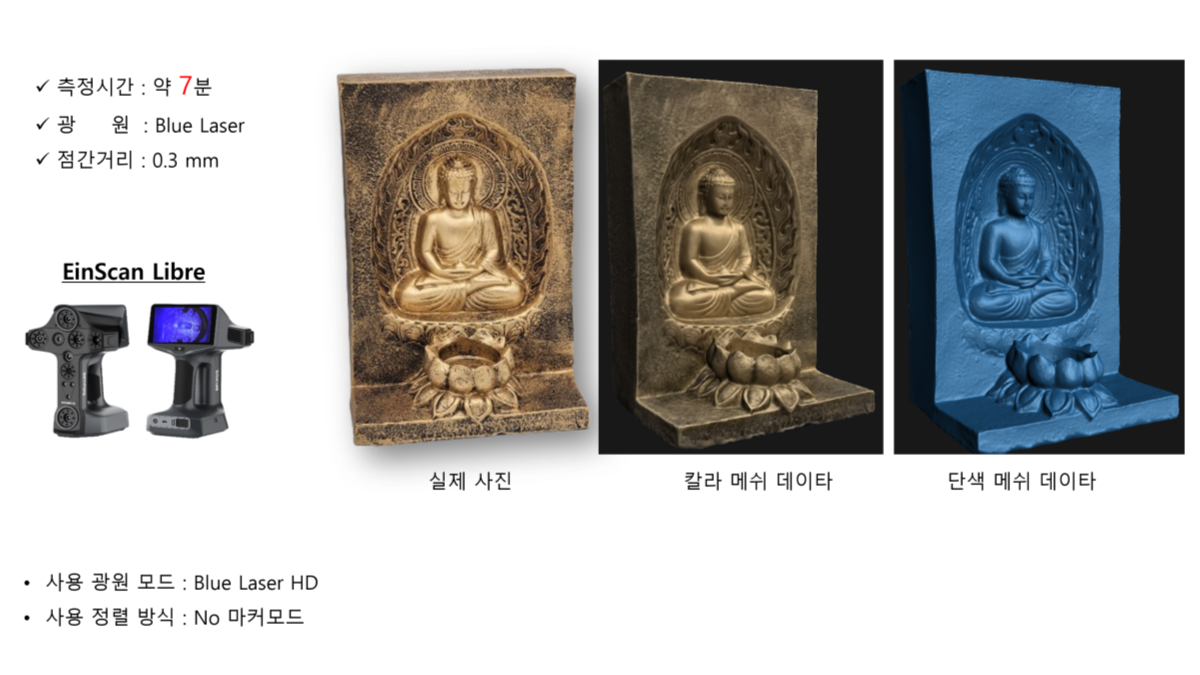

    2) 중형 불상(높이 20 cm) 3D스캔 ( 측정시간 : 약 7분)

    디테일하고 재질에 상관없이 칼라 텍스쳐 취득, 블루 레이저 3D스캔, No 마커 모드



    중형 불상 디테일한 표현 및 레이저 3d스캐너이지만 마커 부착없이 3d스캔 가능 그리고 칼라 텍스쳐 취득.png







    3) 화 병 (높이 20 cm) 3D스캔 ( 측정시간 : 약 7분)

    디테일하고 재질에 상관없이 칼라 텍스쳐 취득, 블루 레이저 3D스캔, No 마커 모드



    문화재 3D스캔 화병(높이 20 cm) einscan libre로 마커없이 레이저 3d스캔 디테일 우수 및 청자 칼라 텍스쳐 취득 3D스캔 .png



    Transcan C로 구현하는 초고해상도 정밀 3D스캔

    핸드헬드 스캐너의 해상도 한계

    •   일반 해상도(1.3M~3M)로는 세부 표현 부족
    •   낮은 텍스처 해상도로 리얼 칼라 구현에 제약

      Transcan C의 기술적 강점

      •   점간거리 0.0375mm → 초고해상도 디테일 표현
      •   12MP 듀얼 칼라 카메라 → 중간 계조의 칼라까지 리얼칼라 텍스쳐 구현
      •   자동 턴테이블 연동으로 작업 속도 향상

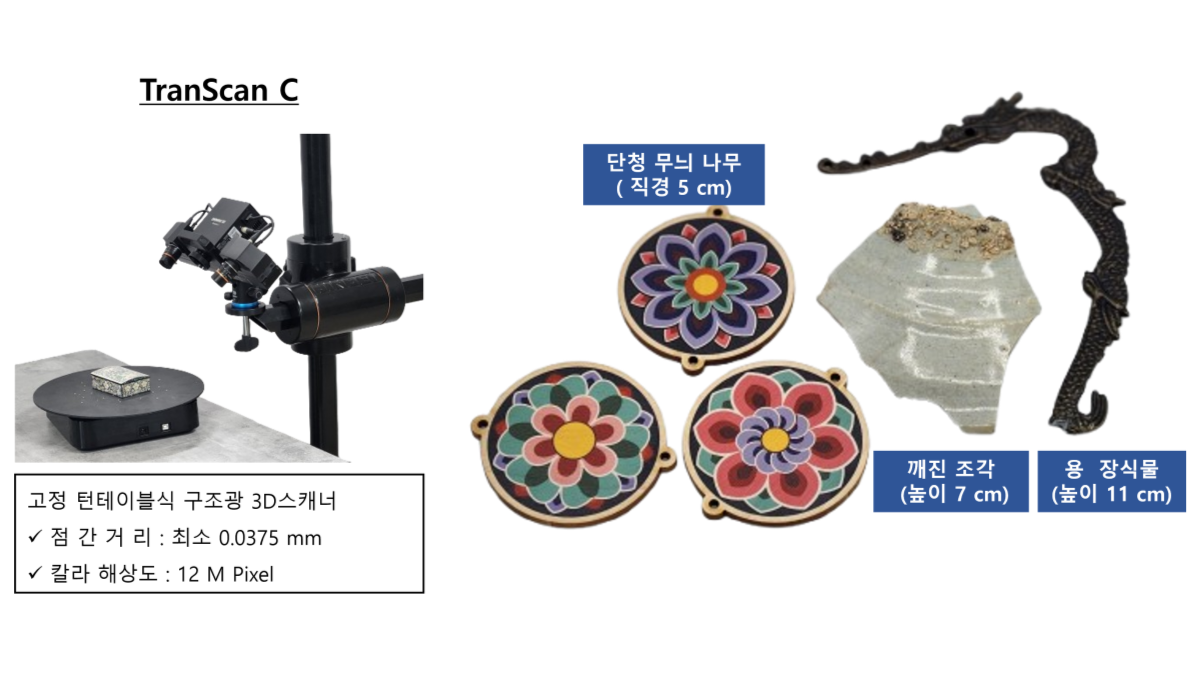

      TranScan C 활용 세밀한 문화재 3D스캔 사례

         No

        대 상

        측정시간

        특 징

        4

        어두운 용 장식물

        약 15분

        검은색 재질, 디테일 및 칼라 표현

        5

        깨진 그릇 조각

        약 10분

        깨진 질감까지 디테일 3D스캔

        6

        단청 무늬 노리개

        약 5분

        다채로운 칼라 계조 재현

        7

        자개함

        약 10분

        반짝이는 질감까지 재현



        단청무늬 장식물의 색조 표현 체크 깨진그릇의 디테일한 표현 3D스캔 용무늬 장신구의 검은색 3D스캔 및 디테일한 표현 TRANSCAN C 3D스캐너로 체크 .png

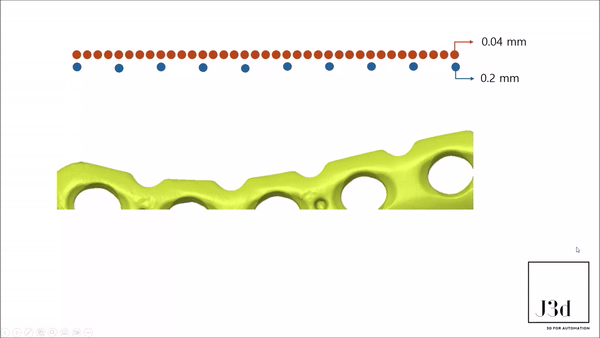

        같은 FOV, 다른 해상도(점간거리) 3D스캔 시 형상 취득 비교 이해

        1) 0.2 mm 점간거리 3D스캐너의 형상 취득 설명

        0.2 mm 점간거리 3D스캐너의 형상 취득이미지.gif





        2) 0.04 mm 점간거리 3D스캐너의 형상 취득 설명

        0.04 mm 점간거리 3D스캐너의 형상 취득 이미지.gif

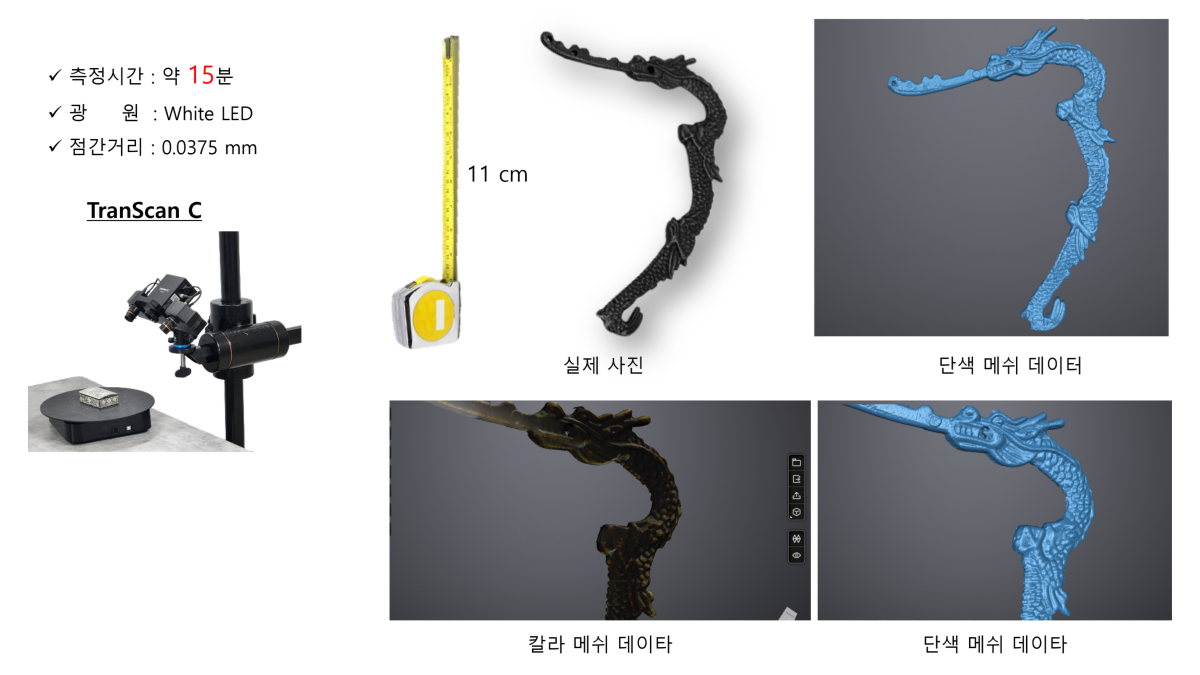

        4) 어두운 용 장식물 ( 측정시간 : 약 15분)

        점간거리 : 0.037 mm, 칼라 텍스쳐 해상도 : 12 MP, 어두운 색깔의 재질도 텍스쳐 취득 및 디테일한 3D스캔 가능


        J3D 문화재 3D스캔 어두운 용 장식물 테스트 결과 검은색이지만 칼라 텍스쳐 취득 디테일한 세부 표현 우수 transcan c 측정시간 15분.png





         5) 깨진 그릇 조각 ( 측정시간 : 약 10분)

        점간거리 : 0.037 mm, 칼라 텍스쳐 해상도 : 12 MP,  깨진 부분도 디테일하게, 칼라 텍스쳐 또한 자연스럽게 3D스캔 가능



        J3D 문화재 3D스캔 깨진 그릇 조각 스캔 결과 그릇의 질감을 디테일 하게 표현 및 그릇의 미색 칼라 텍스쳐 취득 우수 transcan c.png

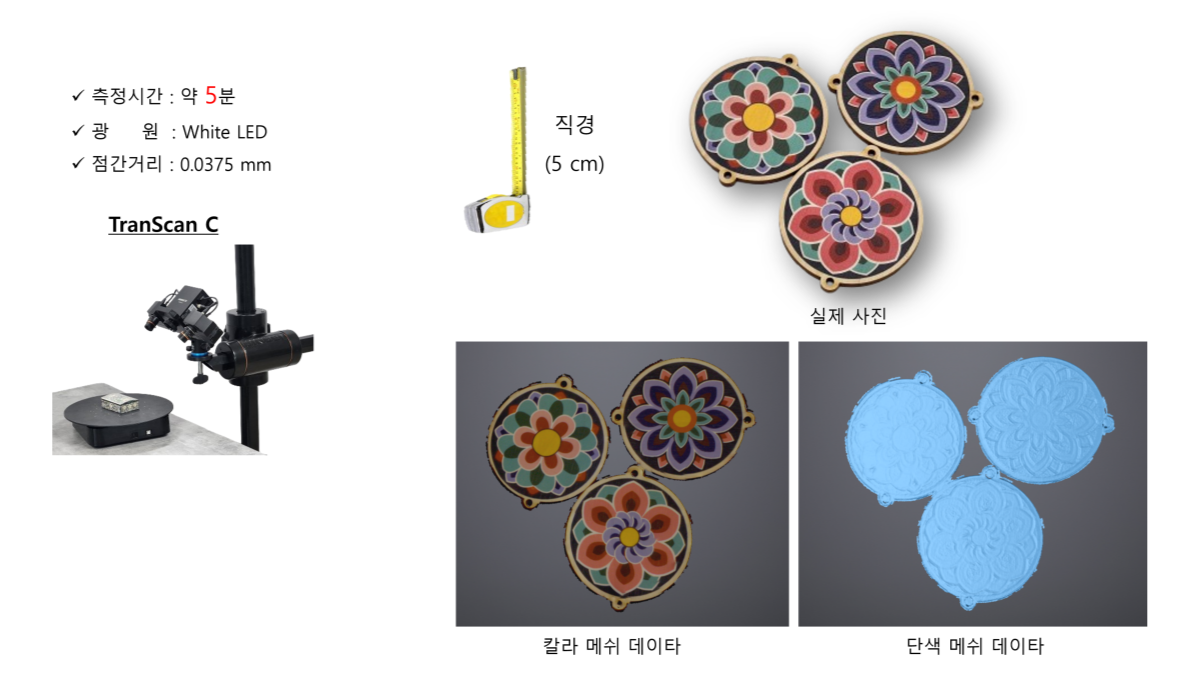

        6) 단청 무늬 노래개 ( 측정시간 : 약 5분)

        점간거리 : 0.037 mm, 칼라 텍스쳐 해상도 : 12 MP,  단청의 다양한 칼라도 최대한 유사한 칼라 계조로 구현 가능.

        J3D 문화재 3D스캔 단청 무늬 노래개 단청의 모든 미색을 transcan c는 12M 칼라 카메라 2개로 리얼 텍스쳐 구현 가능 Transcan c.png

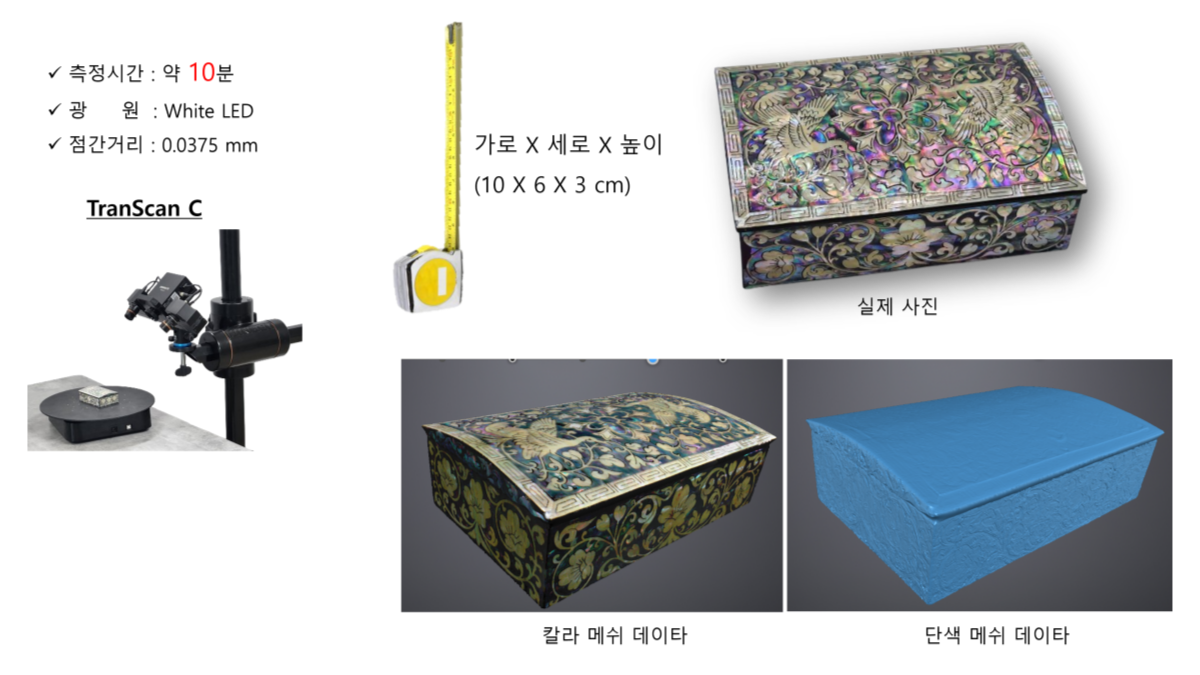

        7) 자개함 ( 측정시간 : 약 10분)

        점간거리 : 0.037 mm, 칼라 텍스쳐 해상도 : 12 MP, 반짝거리도 다양한 칼라가 표현되는 자개함도 실제처럼 3D스캔 가능

        J3D 문화재 3D스캔 자개함 고정밀 칼라 텍스쳐 우수 3d스캐너 transcan c로 테스트 결과 3d스캔 시간은 약 10분 자개의 반짝거림까지 3d스캔 가능.png







        3D스캐너 활용으로 문화재 디지털화 혁신

        •   문화재 크기별 최적화된 3D스캐너 추천
        •   검고 반짝이는 재질도 칼라, 디테일 모두 충실하게 표현
        •   전원 없는 현장에서도 자유로운 3D스캔
        •   데이터 기반 3D스캐너 역설계 및 보존 가능



        3D스캐너 추천 및 3D스캐너 업체 선택은?

        3D스캐너 역설계 기반 데이터 가공 및 레포트 자료까지 전문적으로 지원합니다.

        (주)제이쓰리디(J3D)는  다양한 문화재 디지털화 프로젝트에서 검증된 3D스캐너 활용 및 3D스캐너 추천 솔루션을 제공합니다.

        또한,  문화재 디지털화,  제이쓰리디와 함께하면, 3D스캔 솔루션이 쉬워집니다.





        다음편 예고



        [3D스캐너 활용] : 문화재 3D스캔 [2/2] – 중대형 문화재 및 건축,공간 문화재 편
